SNK8000氟化氢检测报警仪/氟化氢检测仪

日期:2016/3/4 10:20:50  发布人:作者  来源:网络
简介:SNK8000氟化氢检测报警仪/氟化氢检测仪-M-BUS两总线通讯模式,性能稳定,提高了报警系统的可靠性,传输距离远;两线制,不用区分正负极,安装简单快捷,节省线材和人工;双墙体防水结构设计,带有安装支架和传感器保护罩;带有多组联动输出和多重密码保护;

SNK8000氟化氢检测报警仪/氟化氢检测仪-M-BUS两总线通讯模式,性能稳定,提高了报警系统的可靠性,传输距离远;两线制,不用区分正负极,安装简单快捷,节省线材和人工;双墙体防水结构设计,带有安装支架和传感器保护罩;带有多组联动输出和多重密码保护;报警点、灵敏度和零点可调,欢迎广大客户朋友前来咨询采购。我单位所售产品资质证书齐全,带有安装资质和国家3C认证证书,属于一级安防产品。

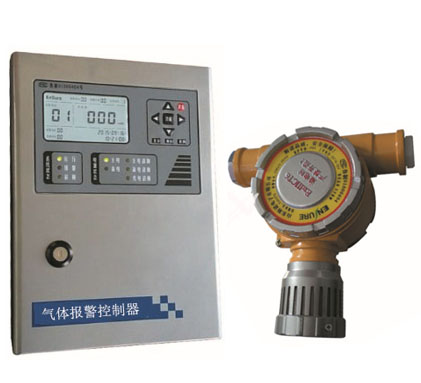

SNK8000系统组成:气体报警控制器+氟化氢探测器

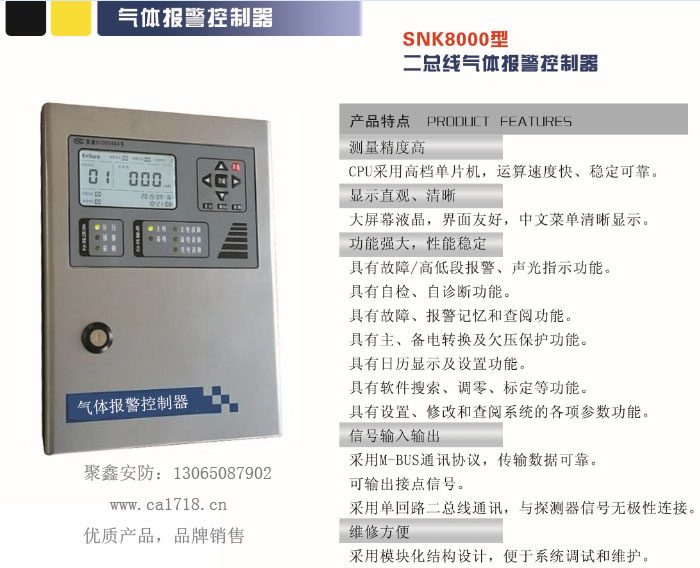

一、气体报警控制器的介绍

      SNK8000型二总线气体报警控制器是本公司开发的高新技术产品,采用高档单片机作为控制管理核心。与本公司的二总线制气体探测器相配接,组成功能强大的气体报警监控系统。
      该产品是严格按照GB16808-2008《可燃气体报警控制器》设计而成。由于采用M-BUS总线结构形式,所以该系统的最大特点是信号传输距离远,安装方便,特别适合控制范围比较大的应用场合;该系统工作稳定、可靠,抗干扰性强,是燃气报警系统更新换代的理想产品。该产品可广泛应用于石油化工、人工煤气、冶金、钢铁、炼焦、电力等存在可燃或有毒气体的各个行业,是保证财产和人身安全的理想监测仪器。

1、产品特点

2、技术参数:
示值误差:±5%F•S
显示方式:大屏幕LCD液晶、发光管
报警方式:声、光报警
报警音量:>65dB
响应时间:≤30s
工作电压:主电AC220V±15%,50Hz±1%
外形尺寸:320mm×230mm×90mm
工作方式:连续
工作环境:温度 -10℃—50℃   湿度 ≤93%RH
                  大气压力 86kPa—106kPa
绝缘电阻:正常环境时 ≥100MΩ
              湿度为93%RH时 ≥1MΩ
功    耗:小于8W
供电节点:8个
报警输出:3A /2组 接点输出,其中一组可设置脉冲输出
信号传输:36V无极性两总线(≥RVS 2*2.5mm2二芯双绞线)

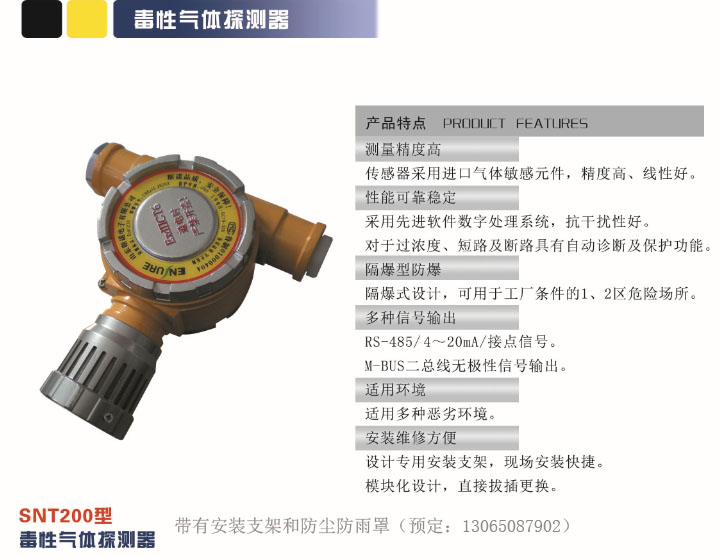

二、氟化氢探测器的介绍

工作原理:控制器以M-BUS标准信号的方式接收探测器的气体浓度信号;控制器接收到信号后,经过处理、逻辑分析、运算,以液晶数字显示、声光报警的方式反应出来,联动接出继电器,从而启动所连接的风机、磁阀或其它消防设备。

1、产品特点


2、技术参数

1、电    源:DC24V
2、功    耗:2W
3、工作环境:温 度:-40℃-70℃(可燃气体)
                      -20℃-50℃(有毒气体)
                      湿 度:≤93%RH
4、大气压力:86kPa—106kPa
5、绝缘电阻:正常环境时≥100MΩ
6、工作方式:连续
7、防爆型式:隔爆型
8、防爆标志:ExdIICT6
9、贮    存:温度-50℃—80℃   湿度≤93%RH
10、M-BUS传输距离不大于1200米(二芯屏蔽双绞线线径≥0.75 mm2)

SNK8000氟化氢检测报警仪/氟化氢检测仪的安装联动分析:

接线标识说明
RS485接口-->RS485总线输出接口,上传系统A+、B-。
T+探测器T-:探测器接口(T+、T-),连接时无极性区分。
联动1-->NO1(常开),COM1(公共),NC1(常闭)信号无源输出。开关量输出 容量3A/250VAC或3A/30 VDC
联动2-->NO2(常开),COM2(公共), NC2(常闭)信号无源输出。脉冲(瞬间):拔掉J3(COM2继电器旁边)短路子,动作时间为2S。容量3A/250VAC或3A/30 VDC
+备电- -->备用电源接口(+ 接电池正极、- 接电池负极),
备电开关-->备电电源开关
主电开关-->主电电源开关
AC220V市电-->主电源输入,L、N分别接AC220V的火线和零线。

产品维护:
⑴控制器应安装在值班室或经常有人员出入的场所,应有专人监管;用户和非专业人员不许随意拆卸仪器。
⑵控制器在正常监控状态下,请勿经常断电。
⑶应定期检查控制器是否正常工作,周期建议每三个月一次。
⑷请勿随意更改控制器内部参数,以免参数不匹配影响正常使用。
⑸如有故障维修需要拆下时,请先确认控制器断电。
⑹设备运输存贮时,应避免剧烈震动。

⑺仪器自购买之日起保修一年(自然灾害和人为因素除外),终生服务。
