如何安装QD6310可燃气体探测器?

网站首页>>最新资讯>>如何安装QD6310可燃气体探测器?

如何安装QD6310可燃气体探测器?

日期:2017/12/15 16:02:25  发布人:作者  来源:网络

       在选择QD6310可燃气体探测器的安装位置时,首先要弄清楚被测气体介质的比重。然后按照气体介质的比重及风向,来选址探测器的安装位置。可燃气体探测器应安装在离气体可能泄露地点处1m范围内,这样探测器的实际反应速度比较快。否则,有可能出现探测器安装处被测气体浓度不超标,而泄露点处局部气体已经超标,主机且不能报警的现象。不过,无论是测的比重较轻气体,还是比重较重的气体,都必须要坚持的一个原则那就是:探测器安装的位置要原理水源30公分开外,同时保持传感器部位朝下。

      QD6310可燃气体探测器应当选择无腐蚀性气体、油烟、尘埃的安装位置,避免水浸。固定的方法参照如下:

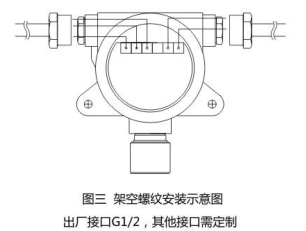

当安装地点有管螺纹在G1/2的横向或者竖向弯管时,可将探测器所示的接线孔处对接,也可以直接在探测器左右下方固定孔处用M60的膨胀螺栓固定即可。点型气体探测器如上安装位置方法固定牢固后,将点型气体探测器的前盖旋下,拧开接线螺母,取出接线孔中的防爆垫片,然后将 3 芯传输电缆依次穿上接线螺母、垫圈、橡胶密封圈,并从接线孔穿入至壳体内。根据防爆要求,未使用到的接线孔请勿将其中的防爆垫片取出,点型气体探测器壳体及内部电路板上的所有部件请勿随意丢弃。

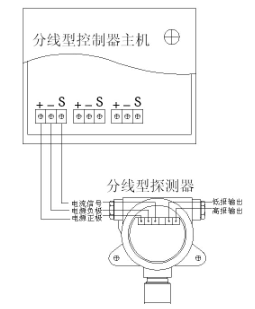

     将导线按标记分别接到壳体内对应的接线端子上,检查接线正确无误后,再将壳体内多余的电缆线抽出,最后将压紧螺母拧紧,压紧橡胶密封
圈,抱紧电缆线(隔爆设计要求)。使用防爆软管时也可与本直接连接。控制器和点型气体探测器之间,用线径不小于 1.5mm 2 (≤1000m)。

芯电缆连接。各环节连接检查无误后,将前盖旋紧。根据用户现场条件,也可先把电缆接好,再将QD6310可燃气体探测器固定好。
探测器内部,指示灯的说明如下:
DYD 指示灯:为电源指示灯。电源指示灯常亮。
LDD 指示灯:为零点指示灯。对探测器进行零点平移时,零点指示灯亮。
BDD 指示灯:为标定指示灯。对探测器进行标定时,标定指示灯亮。

QD6310可燃气体探测器的安装注意事项:

本机需在无腐蚀性气体、油烟、尘埃并防雨的场所使用,防止从高处跌落或受剧烈震动。
探头处不得有快速流动气体直接吹过,否则会影响测试结果。
勿使本机经常接触浓度高于检测范围以上的高浓度气样,否则会损失传感器工作寿命。
对于混合性可燃气体或液体蒸气等监测气样与标定气样不同的环境,本机检测结果会与实际气体浓度有一定误差。
本机出厂前均经检查测试,为保证测量精度,应定期进行校准标定,一般半年校准一次,也可根据现场有关规定进行。
推荐催化燃烧式传感器使用寿命为三年,电化学传感器使用寿命为二年。
操控器不使用时请将电池取出,以增长使用寿命和避免泄露对操控器的影响。
取得防爆合格证的产品,不允许随意更换、改动影响防爆性能的元器件或结构。
