三芯线已经铺好,燃气报警器是四线制的怎么办?
三芯线已经铺好,燃气报警器是四线制的怎么办?
日期:2014/11/28 9:00:28 发布人:作者 来源:网络 三芯线已经铺好,燃气报警器是四线制的怎么办?有的时候客户会遇到这样的问题。那么遇到这样的问题,我们该如何解决呢?
案例:
11月23日,山东枣庄某工厂锅炉房需要安装2个点路的燃气探测器。于是负责人马经理前来咨询采购,经过洽谈后,我方给出:一个主机带两个燃气探测器的应用方案,此方案原本布线需要的是三芯线缆,并建议在进气阀门处安装一个探测器,在锅炉的上方安装一个探测器。
当双方就燃气报警器购买达成协议时,我方发现现货产品中没有2通道的主机。如果给客户提供2台单通道主机,就难以实现报警系统联动电磁阀。客户这边又着急安装使用,于是乎我方为了解决客户问题,决定给客户提供一套四线制燃气报警设备:四通道报警主机+2台总线制燃气探测器。
制定出方案后,我方与客户沟通协商,并建议客户在收到报警设备的时候要通知我方。我方将给出布线接线调试电话指导。可最后没想到的是,客户那边已经布好2根三芯线缆。此通知到11月24日17点30分左右,时工才通知到我。接到时工布线叙述,顿时发现自己犯了一个错误。
所犯的错误就是之前给客户讲的是燃气报警器需要用三芯线缆连接,而最终供给客户的四线制燃气报警设备。未能提前通知到客户才造成客户已经铺好三芯线缆。当时状况着实为难着我了,晚上的聚会也取消了。为这事很是着急。
为难之处有三点:
1、客户已经铺好三芯线,不想重新布线。
2、客户已经安装好四线制燃气报警设备,更换有困难。
3、出差指导安装,技术人员暂时工作在外。
看情况只能自己解决了,想来想去,突然想到:2根三芯线改成四芯线不就解决问题了吗?对啊,四线制燃气报警器所需要的线缆就是四根单芯线而已,这下好办了。
于是打电话通知时工,告之解决方案如下:

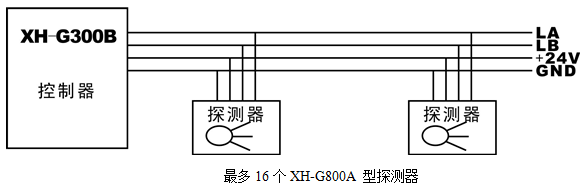

燃气报警器的接线图
按照接线图中所示,取一个三芯线,加上另一个三芯线上的任意一芯构成四芯线。
将这四芯线一一对应接LA、LB、+24V、GND四个相应接线端子。
接线时,将一个三芯线的“红、黑、黄”的一端接到控制主机的探测器接线端子上的LA、LB、+24V;再取另一个三芯线的黑色线接GND上。所有的探测器并联接到这四芯用到的线缆上,做到一一对应接起来才能实现通讯。
