多功能两总线ZL9氨气报警器是一款多功能实用型监控设备,主要用于监控现场氨气探测器所探测的氨气浓度信息,并对接收到的信息进行处理显示,以及驱动外围设备工作,属于非防爆设备。下面对该设备的一些相关内容进行分析。

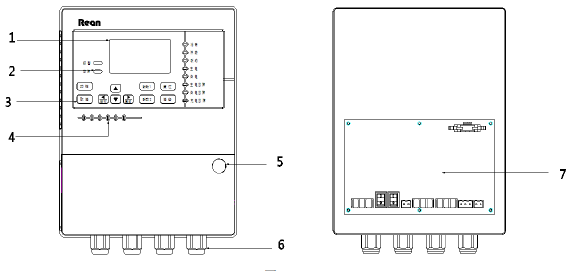

一、ZL9产品结构:
1、液晶显示器;2、LED指示灯;3、按键;4、喇叭;5、锁;6、出线孔;7、输出板

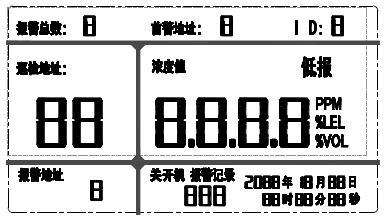

二、液晶显示内容:
报警总数:发生浓度报警的探测器数量,取消报警按一下“复位键”
首警地址:第一个发生报警的地址(氨气探测器)
ID:主机的ID地址
浓度值:指氨气探测器的实时显示浓度值及其工作状态(包括通讯故障)
报警地址:发生浓度报警的地址(检测到氨气超标的探测器的地址),多路报警循环显示,同样按“复位键”取消报警
开关机报警记录:可以记录999条报警时间,100条开机时间信息及100条关机时间信息,掉电数据不丢失,安全性高。
三、指示灯说明:
报警:红色LED指示,无论那一款探测器探测的氨气浓度超过报警点时,该灯便会点亮,复位即刻熄灭-浓度报警;
故障:黄色LED指示。系统发生故障时该灯点亮,解除故障后熄灭-故障报警;
消音:绿色LED指示。当控制器发生警报音响后,按消音键,该灯被点亮,扬声器停止音响,如果有新的报警发生,此灯熄灭,扬声器启动音响,循环工作。
屏蔽:黄色LED指示。如果巡检地址中有屏蔽的探测器,该灯点亮。
联动:红色LED指示。报警联动输出外围设备时,该灯点亮。
主电/备电:绿色LED灯指示,供电模式工作时点亮。
主电/备电/充电故障:黄色LED灯指示,相对应故障类型点亮该灯。
以上便是对ZL9氨气报警器的一个简单的说明,这些参数是客户朋友们很少关注到的。如果对这些信息掌握好了,不仅有利于设备的安装,而且还有利于动手操作能力。掌握这些信息就很容易读懂设备面板状态所反应过来的信息。
