XH系列燃气报警器是如何驱动电磁阀或排风扇工作的?

网站首页>>常见问题>>XH系列燃气报警器是如何驱动电磁阀或排风扇工作的?

XH系列燃气报警器是如何驱动电磁阀或排风扇工作的?

日期:2015/6/29 10:02:01  发布人:作者  来源:网络

    XH系列燃气报警器是我单位重点主打产品,该产品功能齐全,市场性价比较高,赢得了燃气公司、加气站、燃气工业的一致好评。本产品最为出色的一点就是系统自身就带有联动输出功能,可以同时联动电磁阀或者排风扇一起工作,同时还可以设置不同报警点分别控制不同的外围设备。那么XH系列燃气报警器是如何驱动电磁阀或排风扇工作的?下面来看两张展示图:

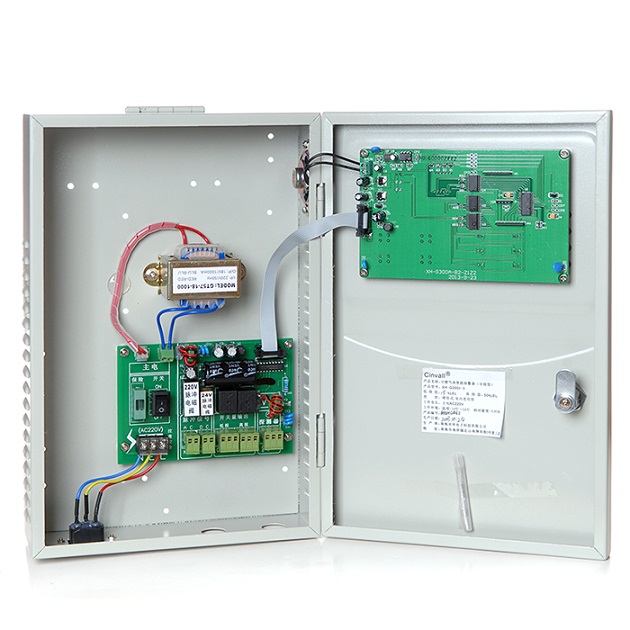

图一(内部结构)

图二(电路板控制元件)

      以上这两幅展图是关于燃气报警控制器的展示,联动输出功能全在这小小的电路板上。燃气报警系统的控制设备看似很简单,其实燃气报警设备的所有动作或是操作全是由控制器来掌握的。从图二上来看,最上方的是一个电源模块(俗称变压器),顺着电源模块导出的蓝色线缆就是主电,主电左下方是保险盒(内置一个保险丝,具有超压保护的功能)、右下方是开关(控制主机供电问题),再往下就是AC220V接入电源的位置了(此处可以取电)。再往右片区就到到今天要讲的主题了:联动输出功能模块。

      联动输出功能模块是燃气报警器最为关键的部分。首先是最右侧是探测器的接线端子,往左便是开关量输出和脉冲信号输出。这两个输出端子便是今天要讲的联动输出模块。XH系列的燃气报警设备具有两级报警功能,一般一级报警启动排风扇(燃气泄漏的较少),二级报警启动电磁阀(燃气泄漏的较多,必须切断燃气管道)。

      从上图我们可以看出,脉冲信号是用来联动控制电磁阀的。这个脉冲信号又分为两种,一个是交流脉冲AC,一个是直流脉冲DC。AC是用来驱动220V电磁阀工作的,DC是用来驱动24V电磁阀工作的,千万不可混淆。开关量输出也分为两种,一种是低报警启动工作,一种是高报警启动工作。设置是由客户根据自己的需要而制定的。

     燃气报警器联动电磁阀时,只需要将电磁阀的两根线缆分别接到脉冲信号的相应接线端子上即可,电磁阀的正极接到接线端的负极上面,负极接到接线端子的正极上面,形成顺势的电压差,形成电流脉冲以便于驱动电磁阀工作。如果燃气报警设备要驱动的是常开常闭电磁阀,则需要将电磁阀接到开关量输出端子上,首先将电磁阀的一根线缆接到开关量某组接线端子的N端子上,然后将改组端子的O接到电源AC220V的负极上面;其次将电磁阀的另一根线接到电源AC220V的正极上面。

    燃气报警器联动排风扇时,要看排风扇是多大功率的排风扇,需要供多大的电源。如果排风扇是小功率220V供电电压的话,则跟接常开常闭电磁阀的步骤一样,如果驱动的是大功率380V的排风扇,需要接入一个交流接触器,将220V电压转换成380V电压给风机供电。具体操作步骤待明天后续,敬请关注本站,等待谜底揭晓。
