ARD800型天然气报警器的安装步骤

      ARD800型天然气报警器是一款多点位两总线M-BUS通讯模式的气体报警系统。整套系统是由气体报警控制器和天然气探测器两部分组成。气体报警控制器属于非防爆设备,不能安装在探测现场,需要安装在监控室或者值班室等方便监控的场所。如果探测现场距离需要值班室或者监控室较远不方便布线的话,也可以考虑将气体报警控制器安装在探测现场隔壁或者比较相近的有工作人员工作的办公区域。天然气探测器属于防爆设备,主要安装在防爆现场,需要探测天然气泄漏的区域。下面具体的给大家讲一下这两大部分的安装步骤。

ARD800型天然气报警器的安装步骤

1、安装位置

控制器--->
选择非防爆场所,安装高度选择便于操作既可,一般距离地面1.5米处;安装时用2个M5的自攻螺丝把挂架紧固在墙壁上,把控制器挂在挂架上。安装时要牢固,不倾斜,保持与地面垂直。安装尺寸:320*230*100mm

探测器--->

探测器需要安装在可能有气体泄漏的区域中,探测器安装必须牢固。探测器安装高度宜高出释放源0.5-2米处。为了延长探测器的使用寿命,需要避免油烟过重、蒸气较大的环境,避免通风口、换气扇等空气流动较大的地方,避免水汽湿度大以及强电磁干扰的场所。根据探测器的安装位置,选用2个M6膨胀螺栓把固定架固定在墙壁或其他支撑物上。

2、接线方式

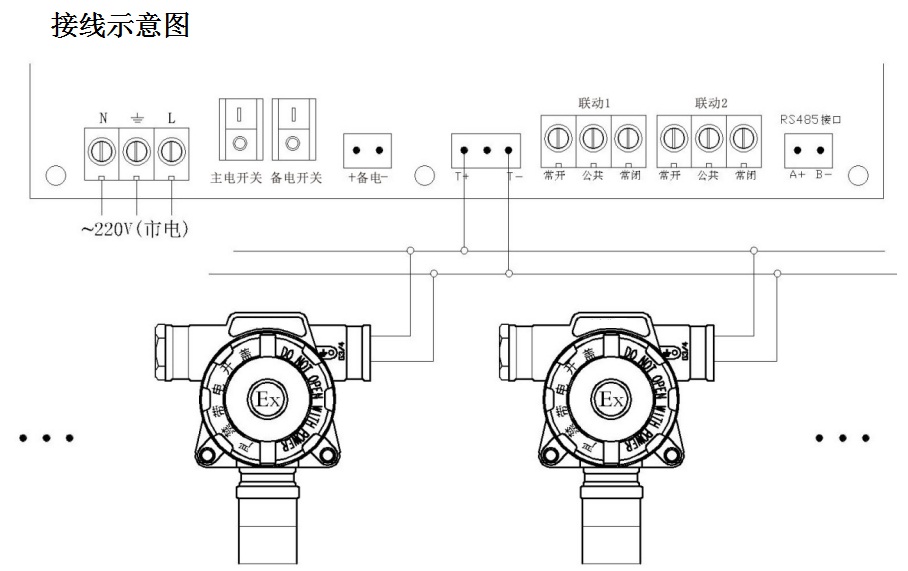

ARD800型天然气报警器接线要采用高度屏蔽线,防止电信号被干扰,打开探测器盖,将电缆穿入探壳内,前端剥皮50mm,线芯依次排开,根据实测截取多余的长度,剥线长度10mm。拔下接插件,用Φ3的小型螺丝刀,将拨好的导线依次固定到接插件内。接线顺序:T+(红线)、T-(黑线)、机壳地(电缆的屏蔽网)依次接控制器对应端子。T+、T-接线无反正。接好线后用防爆胶泥将电缆线出口密封,紧固好机壳。以下是接线示意图:

按照以上接线步骤将ARD800型天然气报警器安装好后,给控制器供上220V电源,系统进入预热状态。待系统预热完以后,便进入了正常监控状态。如果用户通电后,主机上显示---标识,按一下功能键,输入0000,再按一下确认键,系统自动搜索探测器。新采购的设备安装好后需要对系统进行一遍“自动搜索”操作。
