天然气报警器都有哪些联动输出功能?

网站首页>>常见问题>>天然气报警器都有哪些联动输出功能?

天然气报警器都有哪些联动输出功能?

日期:2021/3/15 11:08:00  发布人:作者  来源:网络

     随着天然气的广泛应用,天然气报警器作为一款安全仪器也被广泛应用,比如燃气锅炉房、燃气车间、餐饮酒店、加气站、燃气充装站等等生产、储运、使用天然气的场所,主要用来实时监控被测区域空间内天然气浓度,防止天然气泄漏,有效预防天然气爆炸事故的发生。天然气报警器只是用来探测燃气泄漏,善后的处理该如何解决呢?这就涉及到了报警器联动功能。

     那么,天然气报警器都有哪些联动输出功能?

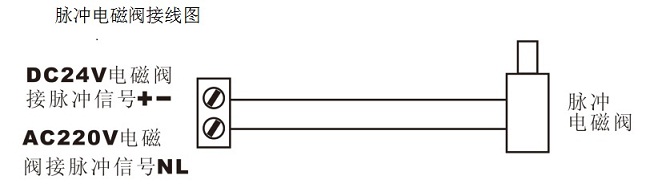

     第一、脉冲输出信号,联动的是电磁阀,也就是燃气紧急切断阀,不需要单独取电,电路结构内部已设置好。一般脉冲信号分为DC24V的和AC220V的。这个再增加联动电磁阀时,需要核实好电磁阀是什么样供电方式的。工业上常用的是AC220V的常开电磁阀,就是在正常状态下电磁阀呈现的是打开状态,接收到动作信号后就闭合关掉,也就是关掉了燃气管道,避免燃气管道继续漏气,正所谓切断泄漏源。具体连接接线图示如下:

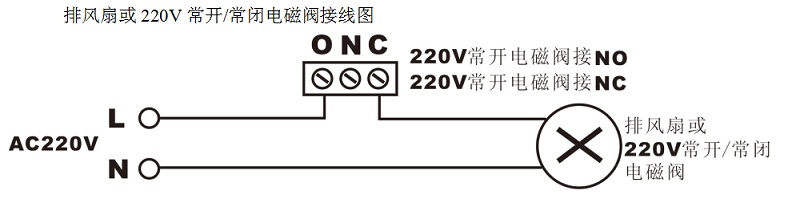

   第二、开关量信号,联动的是AC220V的常开/常闭电磁阀或者排风扇,此时需要内部单独取电构成电流回路。一般一套系统里面会有2组开关量联动输出,一组是用来联动电磁阀,一组是用来联动排风扇,主要针对设有2级报警输出的天然气报警器。一级报警说明天然气有微量泄漏,此时无需切断燃气管道,只需要将室内少量天然气通过排风扇排放到室外,降低室内天然气浓度既可,因此启动排风扇。二级报警说明天然气泄漏量已经超过其爆炸下限的50%,危险性加大,此时需要断气防止天然气继续泄漏,因此启动电磁阀。具体连接接线图示如下:

      另外,独立式声光报警灯也可以通过开关量实现跟天然气报警器的联动,接线方式同上。首先用一根线先把开关量的常开端口O与进线电源L级连接起来,然后从进线电源N级和开关量的公共端N引出两根线,分别接到声光报警灯的正负极(任意接,不用区分正负极),最后形成一个回路。一旦报警器触发报警该回路就闭合,声光报警灯就持续发光报警,直到天然气浓度降到安全范围内,停止报警。
